Κινητός εξοπλισμός μεταφοράς τσιμέντου ανθρακωρυχείου κατασκευαστής βιδωτών μεταφορέων χωρίς άξονα οριζόντιας λάσπης από ανθρακούχο χάλυβα
Αποτελείται κυρίως από ελικοειδές, ρουλεμάν, αυλάκι υλικού, είσοδο και έξοδο, συσκευή οδήγησης κ.λπ. Το άκαμπτο σπειροειδές σώμα στηρίζεται στην αυλάκωση του υλικού μέσω των ρουλεμάν στο κεφάλι, την ουρά και τα μεσαία μέρη για να σχηματίσει ένα περιστρεφόμενο εξάρτημα που μπορεί να πραγματοποιήσει μεταφορά υλικών.Το σπειροειδές σώμα λειτουργεί μέσω μιας διάταξης κίνησης που είναι εγκατεστημένη στην κεφαλή και η είσοδος και η έξοδος του υλικού είναι διατεταγμένες αντίστοιχα στην επάνω πλευρά της ουράς της κοιλότητας του υλικού και στην κάτω πλευρά της κεφαλής.
Προφυλάξεις εγκατάστασης
1. Η κεντρική γραμμή της κοιλότητας του υλικού και ο σπειροειδής άξονας πρέπει να διατηρούνται σε καλή ομοαξονικότητα.
2. Οι αρμοί μεταξύ των τμημάτων του αγωγού πρέπει να είναι σφιχτές χωρίς εξάρθρωση.Μπορούν να προστεθούν παρεμβύσματα μεταξύ των τμημάτων και μεταξύ του καλύμματος κεφαλής και του αγωγού για να διασφαλιστεί η στεγανοποίηση του αγωγού.Ταυτόχρονα, το σφάλμα μήκους του αγωγού μπορεί να ρυθμιστεί.
3. Το διάκενο μεταξύ του εσωτερικού τοιχώματος της κοιλότητας του υλικού και του σπειροειδούς σώματος πρέπει να είναι ίσο.
4. Ο άξονας της διάταξης μετάδοσης κίνησης και ο σπειροειδής άξονας πρέπει να διατηρούνται σε καλή ομοαξονικότητα.Το ύψος της μετάδοσης κίνησης μπορεί να ρυθμιστεί με τη βοήθεια ανταλλακτικών.
5. Μετά την εγκατάσταση, το σπειροειδές σώμα θα υποβληθεί σε δοκιμή στατικής ισορροπίας.
6. Το ενδιάμεσο έδρανο ανάρτησης πρέπει να υποστηρίζει αξιόπιστα και σωστά τον άξονα σύνδεσης για να αποφευχθεί η ακτινική παραμόρφωση του σπειροειδούς άξονα.Η εγκατάσταση μπορεί να επιτευχθεί ρυθμίζοντας τις ροδέλες μεταξύ των μαξιλαριών ρουλεμάν.
7. Μετά την εγκατάσταση ολόκληρου του μηχανήματος, ελέγξτε αν υπάρχουν διάφορα στο μηχάνημα και εάν το λιπαντικό είναι αρκετό σε κάθε σημείο λίπανσης.
8. Κατά τη διάρκεια της δοκιμής χωρίς φορτίο, το ρουλεμάν δεν θα έχει διαρροή λαδιού και η αύξηση της θερμοκρασίας του ρουλεμάν δεν πρέπει να υπερβαίνει τους 20 ℃.Κατά τη διάρκεια της δοκιμής φορτίου, η αύξηση της θερμοκρασίας του ρουλεμάν δεν πρέπει να υπερβαίνει τους 30 ℃.
Παράμετρος
| αράμετρα | σπιράλ Ονομαστική διάμετρος (mm) σπειροειδής διάμετρος (mm) |
Τύπος | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Χωρητικότητα | γωνία εγκατάστασης | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1,35 | 3.24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5,88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Ταχύτητα σπιράλ n(r/min) | 12 έως 16 | ||||||
| Κινητήρας N(KW) | 0,75-5,5 (σύμφωνα με το L και τη γωνία) | ||||||
| μέγεθος εγκατάστασης (mm) | ΕΝΑ | 0+40 | |||||
| σι | 0 + 110 | ||||||
| Bi | Ταίριασμα με αντίστοιχο εξοπλισμό | ||||||
| μεγάλο | Σύμφωνα με τις απαιτήσεις του χρήστη | ||||||
| Li | Ταίριασμα με αντίστοιχο εξοπλισμό | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Ταίριασμα με αντίστοιχο εξοπλισμό | ||||||
| γεια | 140 | 165 | 188 | 210 | 240 | ||
| Η2 | H-150 | ||||||
| H3 | Ταίριασμα με αντίστοιχο εξοπλισμό | ||||||

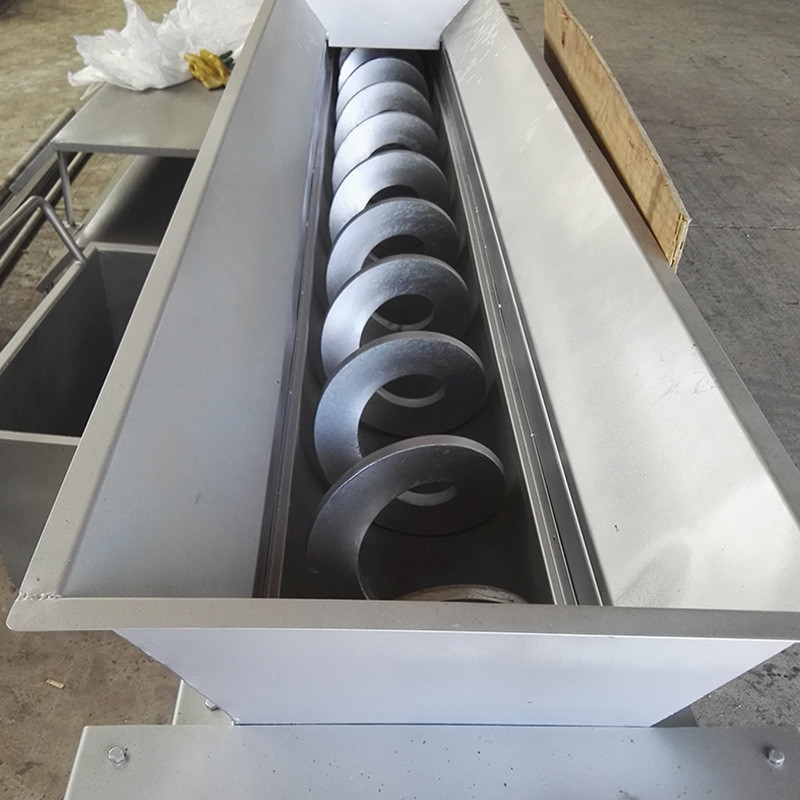

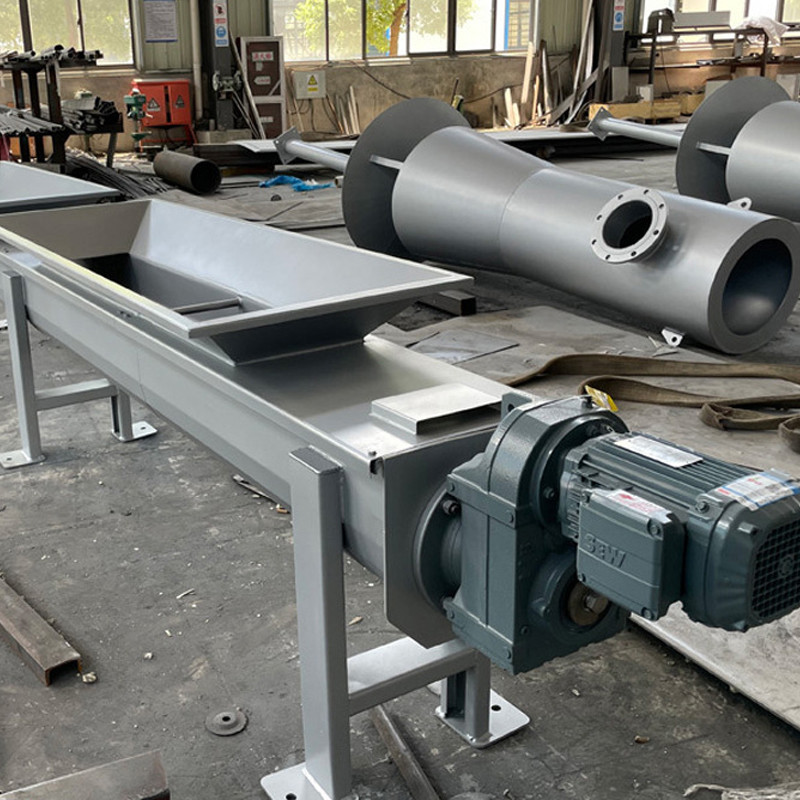

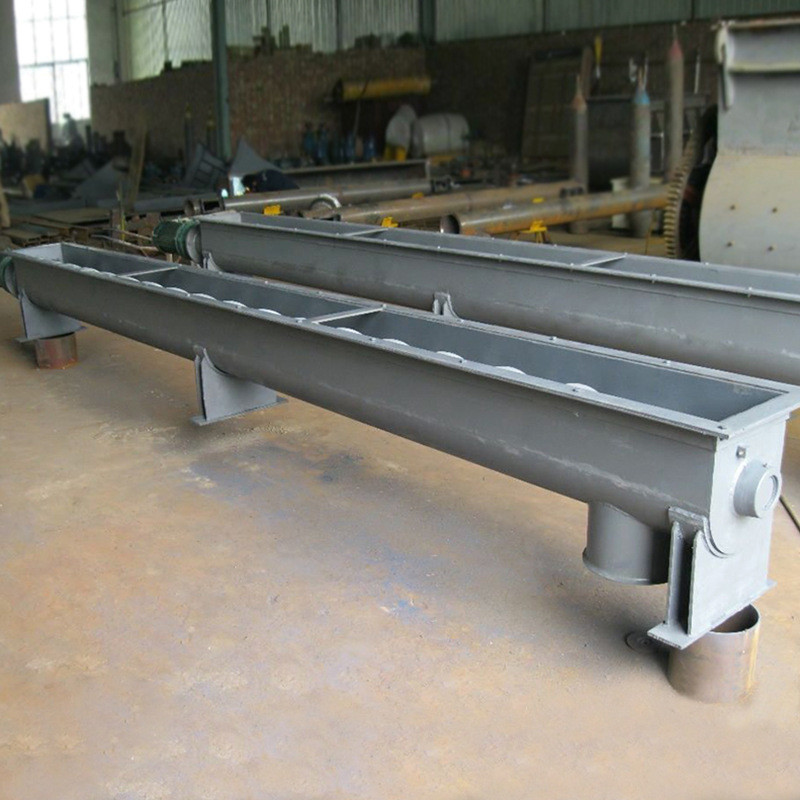

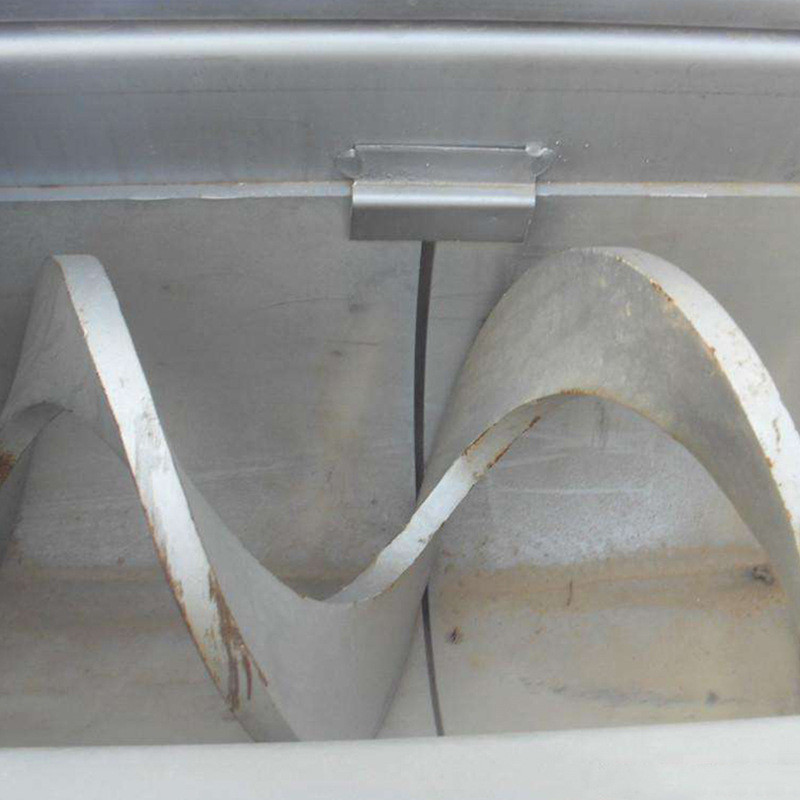

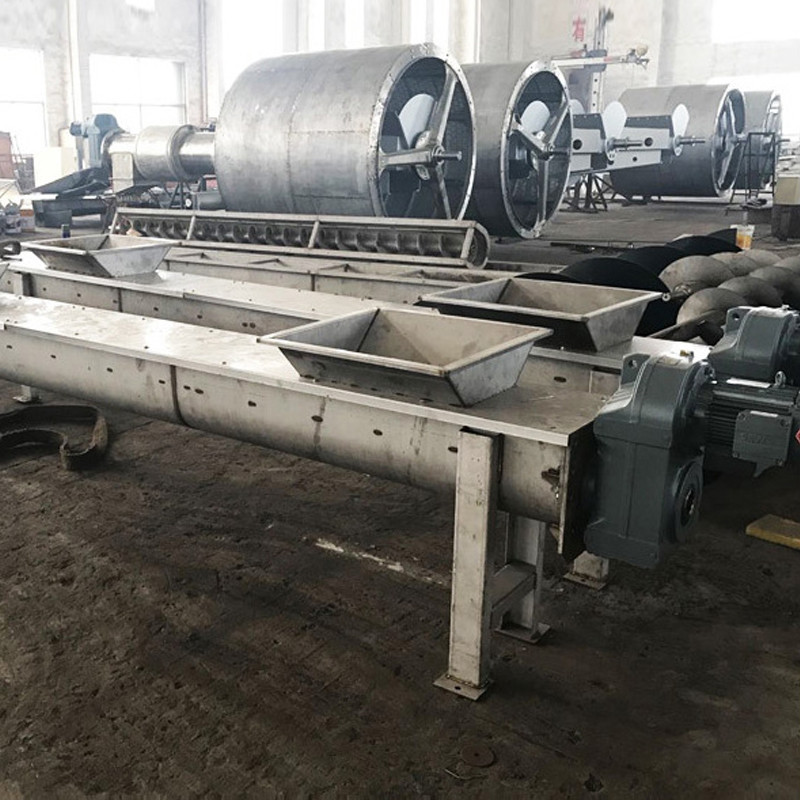

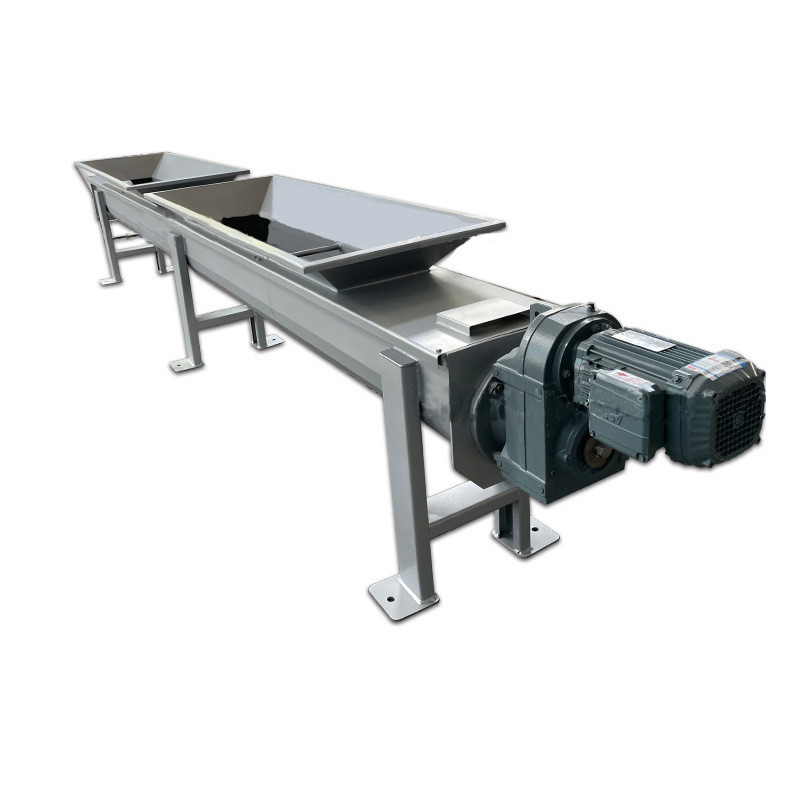

Πραγματική εικόνα
