Κατασκευαστής βιδωτών μεταφορέων τύπου U εξοπλισμός μεταφοράς τροφοδότη σιτηρών τσιμέντου τσιμέντου
Ο βιδωτός μεταφορέας χρησιμοποιείται κυρίως για οριζόντια ή κεκλιμένη μεταφορά σκόνης, κοκκωδών και μικρών υλικών, όπως άνθρακας, τέφρα, σκωρία, τσιμέντο, σιτηρά και άλλα υλικά.Δεν είναι κατάλληλο για τη μεταφορά ευπαθών, παχύρρευστων υλικών και υλικών σχηματισμού συσσωματωμάτων, καθώς και υλικών που δεν μπορούν να σπάσουν κατά τη μεταφορά.Η θερμοκρασία περιβάλλοντος λειτουργίας του βιδωτού μεταφορέα είναι - 20~50 ℃.Η θερμοκρασία του υλικού είναι μικρότερη από 200 ℃.Κλίση μεταφορέα ≤ 20 μοίρες.Το μήκος μεταφοράς είναι γενικά μικρότερο από 40 μέτρα.
Ταξινόμηση λεπίδων
Οι σπειροειδείς λεπίδες του κοχλιοφόρου μεταφορέα έχουν κυρίως τρεις τύπους: συμπαγές ελικοειδές, ελικοειδή ιμάντα και ελικοειδή λεπίδα.Μέθοδος S ζύγισης συμπαγούς σπειροειδούς επιφάνειας, κατάλληλη για τη μεταφορά υλικών πούδρας και κοκκώδους μορφής.Η σπειροειδής επιφάνεια τύπου ζώνης ονομάζεται μέθοδος D και το σπειροειδές βήμα της είναι το ίδιο με τη διάμετρο της σπειροειδούς λεπίδας, η οποία είναι κατάλληλη για τη μεταφορά κονιοποιημένων και μικρών τεμαχίων υλικών.Η σπειροειδής επιφάνεια της λεπίδας χρησιμοποιείται κυρίως για τη μεταφορά παχύρρευστων και συμπιεστών υλικών.Οι διαδικασίες ανάμειξης και ανάμειξης ολοκληρώνονται ταυτόχρονα κατά τη διάρκεια της διαδικασίας μεταφοράς.Το βήμα της σπείρας είναι περίπου 1,2 φορές της διαμέτρου της σπειροειδούς λεπίδας.
Σύνθεση προϊόντος
Οι σπειροειδείς λεπίδες του βιδωτού μεταφορέα έχουν αριστερή και δεξιά περιστροφή.Ο κοχλιωτός μεταφορέας αποτελείται από τρία μέρη: το σώμα του κοχλιοφόρου μεταφορέα, την είσοδο και έξοδο υλικού και τη διάταξη κίνησης.Το σώμα του βιδωτού μεταφορέα αποτελείται από έδρανο κεφαλής, ρουλεμάν ουράς, έδρανο ανάρτησης, σπειροειδή πυρήνα, περίβλημα, πλάκα κάλυψης και βάση.Η διάταξη οδήγησης αποτελείται από κινητήρα, μειωτήρα, ζεύξη και βάση.Οι διαμέτρους βιδών που χρησιμοποιούνται συνήθως είναι 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm και 1000mm.Οι κοχλιωτοί μεταφορείς άλλων προδιαγραφών μπορούν επίσης να προσαρμοστούν.
Παράμετρος
| αράμετρα | σπιράλ Ονομαστική διάμετρος (mm) σπειροειδής διάμετρος (mm) |
Τύπος | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Χωρητικότητα | γωνία εγκατάστασης | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1,35 | 3.24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5,88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Ταχύτητα σπιράλ n(r/min) | 12 έως 16 | ||||||
| Κινητήρας N(KW) | 0,75-5,5 (σύμφωνα με το L και τη γωνία) | ||||||
| μέγεθος εγκατάστασης (mm) | ΕΝΑ | 0+40 | |||||
| σι | 0 + 110 | ||||||
| Bi | Ταίριασμα με αντίστοιχο εξοπλισμό | ||||||
| μεγάλο | Σύμφωνα με τις απαιτήσεις του χρήστη | ||||||
| Li | Ταίριασμα με αντίστοιχο εξοπλισμό | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Ταίριασμα με αντίστοιχο εξοπλισμό | ||||||
| γεια | 140 | 165 | 188 | 210 | 240 | ||
| Η2 | H-150 | ||||||
| H3 | Ταίριασμα με αντίστοιχο εξοπλισμό | ||||||

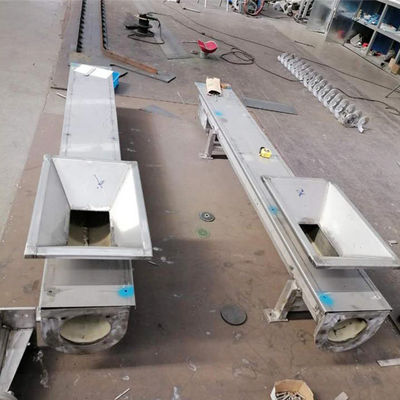

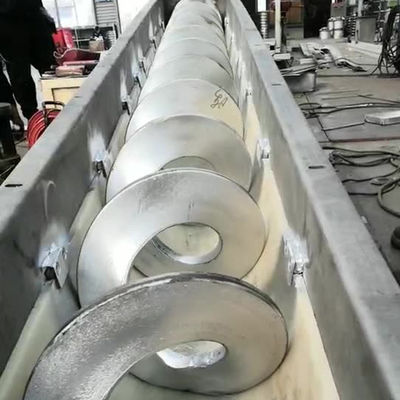

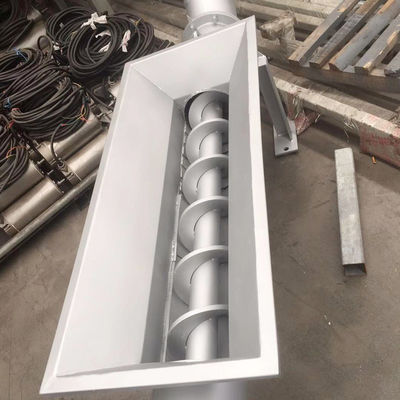

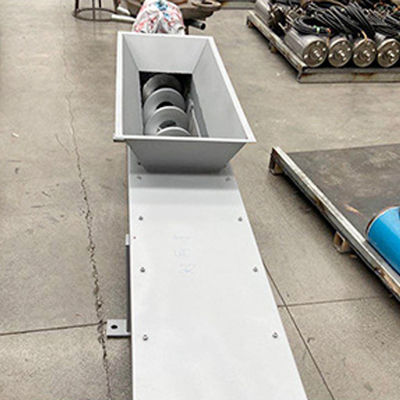

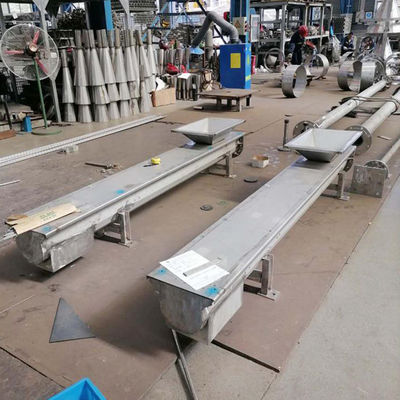

Πραγματική εικόνα
