Άνθρακα χάλυβα λάσπης βιδών βιομηχανικός σπειροειδής μεταβιβάζοντας κατασκευαστής εξοπλισμού σκονών μεταφορέων ξηρός
Ο μεταφορέας βιδών αποτελείται από τρία μέρη: το σώμα μηχανών βιδών, ο υλική κολπίσκος και η έξοδος και η συσκευή κίνησης.
Σώμα μηχανών βιδών: αποτελεσμένος από το επικεφαλής ρουλεμάν, το ρουλεμάν ουρών, το ρουλεμάν αναστολής, τη βίδα, το περίβλημα, το πιάτο κάλυψης και τη βάση.
Οδηγώντας συσκευή: αποτελεσμένος από τη μηχανή, το μειωτή, τη σύζευξη και τη βάση.
Αρχή εργασίας
Όταν ο σπειροειδής άξονας περιστρέφεται, λόγω της βαρύτητας του υλικού και της τριβής μεταξύ του υλικού και του τοίχου δεξαμενών, το υλικό μπορεί μόνο να ωθηθεί κατά μήκος του μεταφορέα.
Το κατώτατο σημείο του αυλακιού προωθεί. Η μετακίνηση των υλικών στο μέσο ρουλεμάν εξαρτάται από την ώθηση των υλικών που κινούνται προς τα εμπρός πίσω. Προκειμένου να κρατηθεί ο σπειροειδής άξονας σε ένα ευνοϊκό κράτος έντασης, η συσκευή κίνησης και ο λιμένας απαλλαγής τοποθετούνται γενικά στο ίδιο τέλος του μεταφορέα, ενώ ο λιμένας τροφών τοποθετείται κοντά στην ουρά του άλλου τέλους όσο το δυνατόν περισσότερο.
Χαρακτηριστικά γνωρίσματα προϊόντων
1. Απλή δομή και χαμηλότερο κόστος.
2. Αξιόπιστη εργασία, απλές συντήρηση και διαχείριση.
3. Συμπαγές μέγεθος, μικρό μέγεθος τμημάτων και μικρή περιοχή πατωμάτων.
4. Μπορεί να πραγματοποιήσει τη σφραγισμένη μεταφορά, η οποία είναι συμβάλλουσα στη μεταφορά των υλικών που είναι εύκολο να πετάξουν, καυτό και να έχουν την ισχυρή μυρωδιά, να μειωθούν τη ρύπανση στο περιβάλλον, και να βελτιώσουν τις συνθήκες εργασίας των εργαζομένων.
5. Κατάλληλες φόρτωση και εκφόρτωση. Ο οριζόντιος μεταφορέας βιδών μπορεί να φορτωθεί και να ξεφορτωθεί σε οποιοδήποτε σημείο στη μεταβιβάζοντας γραμμή του.
Ελικοειδής περιγραφή λεπίδων
1. Υπάρχουν τρεις τύποι σπειροειδών λεπίδων του μεταφορέα βιδών: η στερεά σπείρα, η σπείρα ζωνών και η λεπίδα κινούνται σπειροειδώς. Η στερεά σπειροειδής επιφάνεια καλείται μέθοδο του s, και η σπειροειδής πίσσα της GX είναι 0,8 φορές της διαμέτρου λεπίδων. Ο μεταφορέας βιδών τύπων του LS είναι κατάλληλος για τα κωνιώδη και κοκκώδη υλικά. Η σπειροειδής επιφάνεια τύπων ζωνών καλείται επίσης μέθοδο Δ. Η σπειροειδής πίσσα της είναι η ίδια με τη διάμετρο της σπειροειδούς λεπίδας. Είναι κατάλληλο για τα κωνιώδη και μικρά κομμάτια των υλικών. Η σπειροειδής επιφάνεια τύπων λεπίδων χρησιμοποιείται σπάνια, και χρησιμοποιείται κυρίως για να μεταφέρει τα υλικά με το υψηλές ιξώδες και τη συμπιεστότητα. Στο στάδιο της μεταφοράς, οι αναμιγνύοντας και άλλες διαδικασίες ολοκληρώνονται συγχρόνως, και η σπειροειδής πίσσα είναι περίπου 1,2 φορές της διαμέτρου της σπειροειδούς λεπίδας.
2. Οι σπειροειδείς λεπίδες του μεταφορέα βιδών έχουν την αημένη και σωστή περιστροφή.
Πρότυπη περιγραφή
Οι τύποι μεταφορέων βιδών περιλαμβάνουν τον οριζόντιο σταθερό μεταφορέα βιδών και τον κάθετο μεταφορέα βιδών. Ο οριζόντιος σταθερός μεταφορέας βιδών είναι ο ο συνηθέστερα χρησιμοποιημένος τύπος. Ο κάθετος μεταφορέας βιδών χρησιμοποιείται για να ανυψώσει τα υλικά σε μια σύντομη απόσταση. Το μεταβιβάζοντας ύψος είναι γενικά όχι περισσότερο από 8m. Η σπειροειδής λεπίδα είναι στερεός τύπος επιφάνειας. Πρέπει να έχει την οριζόντια σίτιση βιδών για να εξασφαλίσει την απαραίτητη πίεση σίτισης.
Παράμετρος
| arameters | σπειροειδής ονομαστική διάμετρος (χιλ.) σπειροειδές dia (χιλ.) |
Τύπος | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Ικανότητα | γωνία εγκαταστάσεων | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Σπειροειδής ταχύτητα ν (r/min) | 12 έως 16 | ||||||
| Μηχανή Ν (KW) | 0.75-5.5 (σύμφωνα με το Λ και τη γωνία) | ||||||
| μέγεθος εγκαταστάσεων (χιλ.) | Α | 0+40 | |||||
| Β | 0 + 110 | ||||||
| Βισμούθιο | Ταίριασμα τον αντίστοιχο εξοπλισμό | ||||||
| Λ | Σύμφωνα με τις απαιτήσεις χρηστών | ||||||
| Λι | Ταίριασμα τον αντίστοιχο εξοπλισμό | ||||||
| l_2 | (Λ-1000)/2 (Λ-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| Χ | Ταίριασμα τον αντίστοιχο εξοπλισμό | ||||||
| Γεια | 140 | 165 | 188 | 210 | 240 | ||
| H2 | Χ-150 | ||||||
| H3 | Ταίριασμα τον αντίστοιχο εξοπλισμό | ||||||

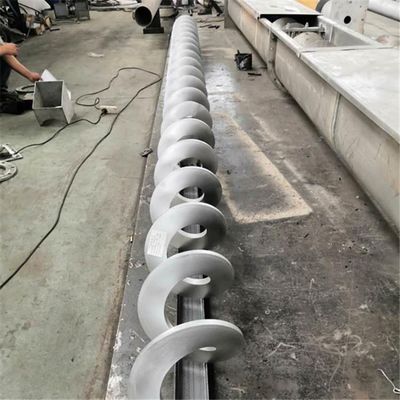

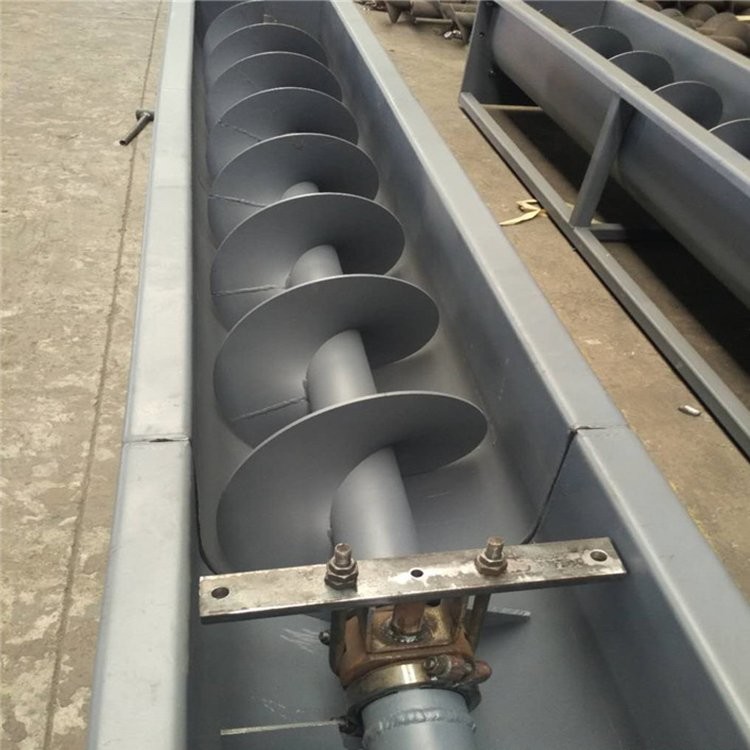

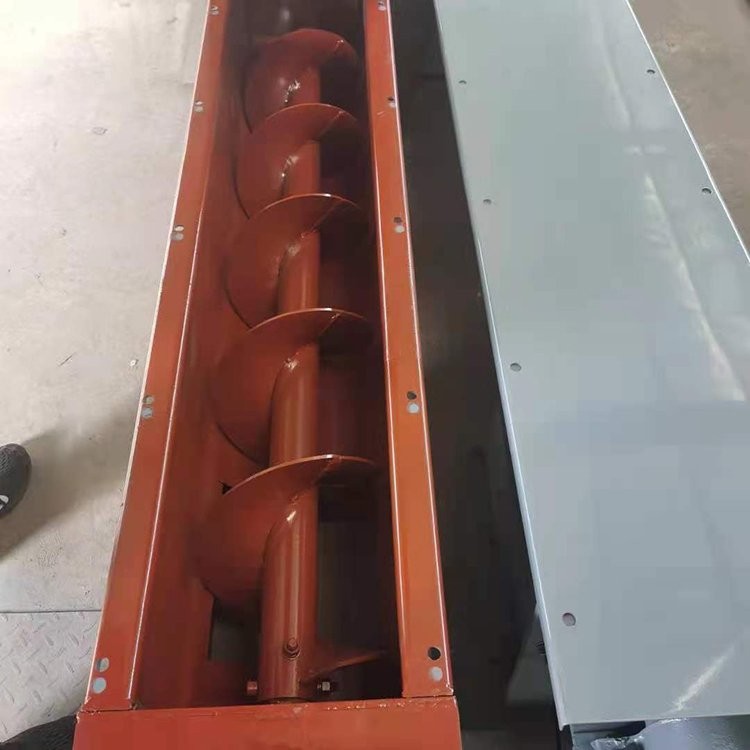

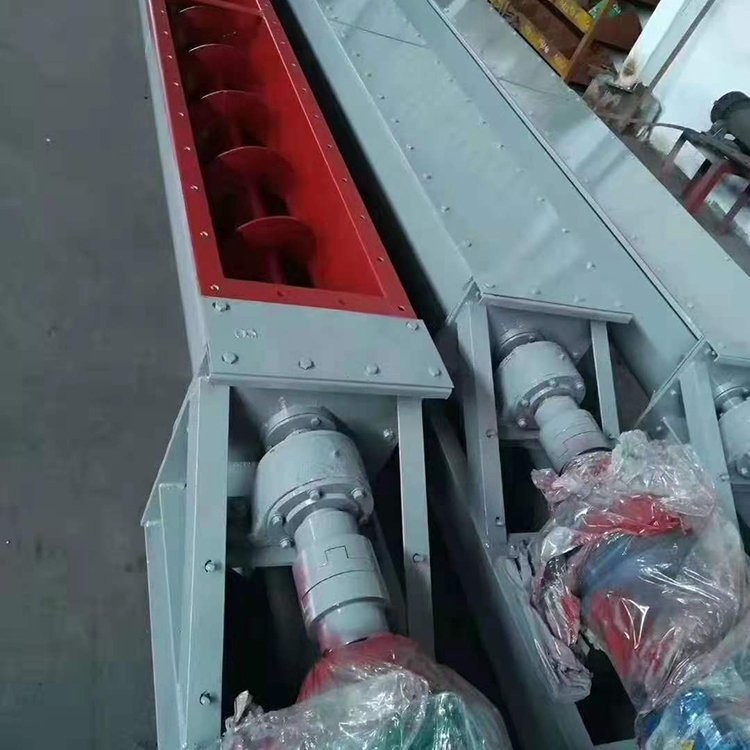

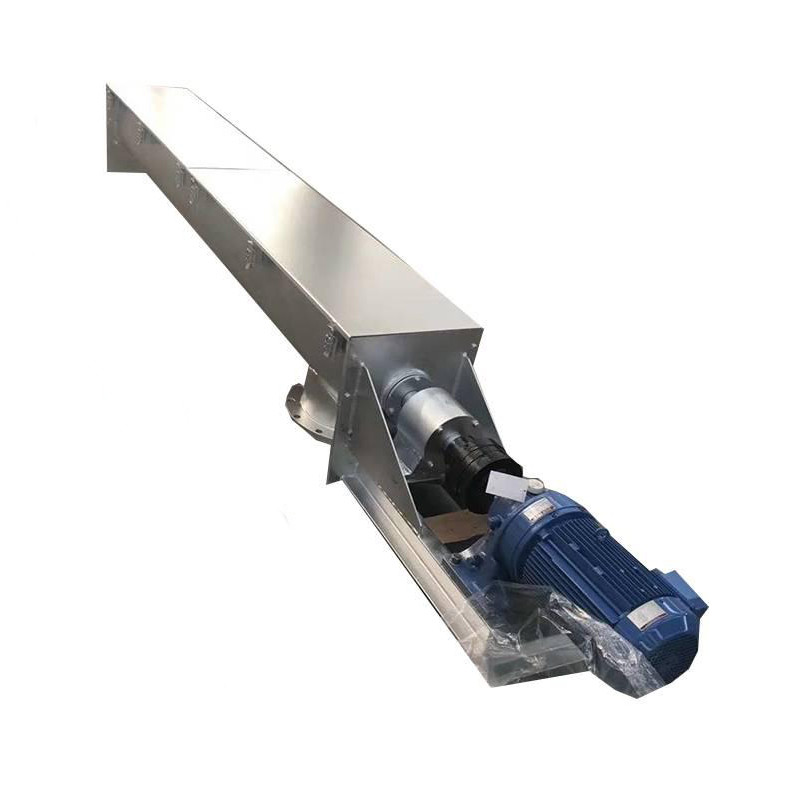

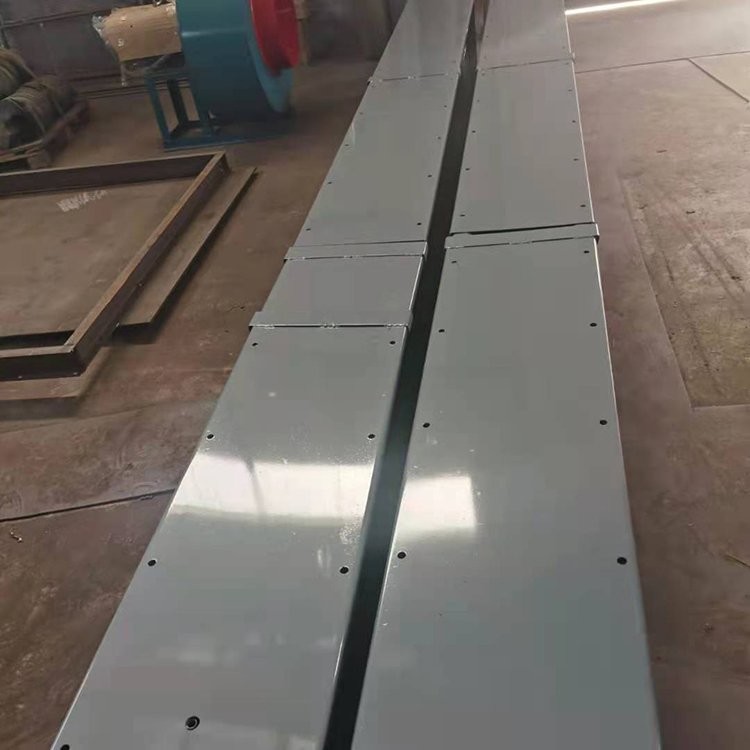

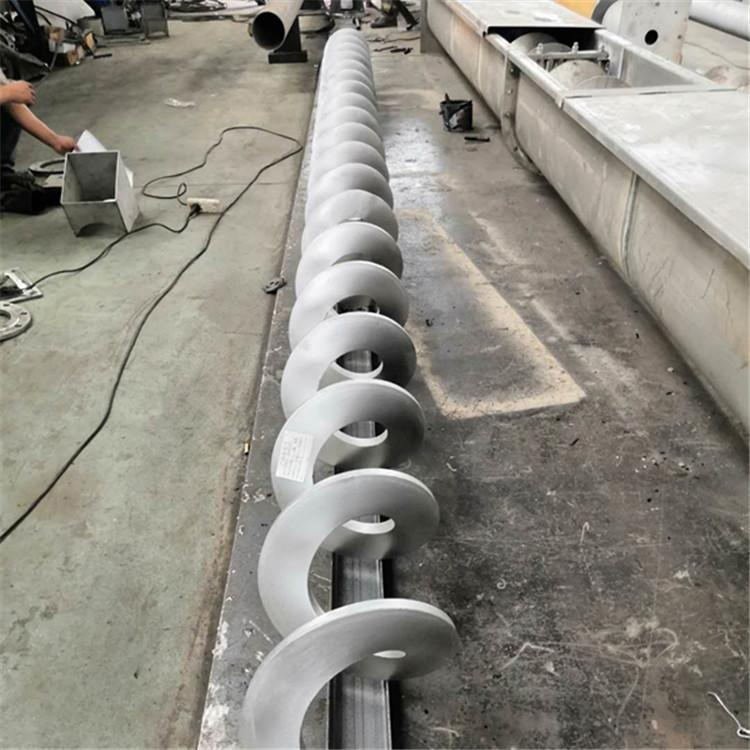

Πραγματική εικόνα
