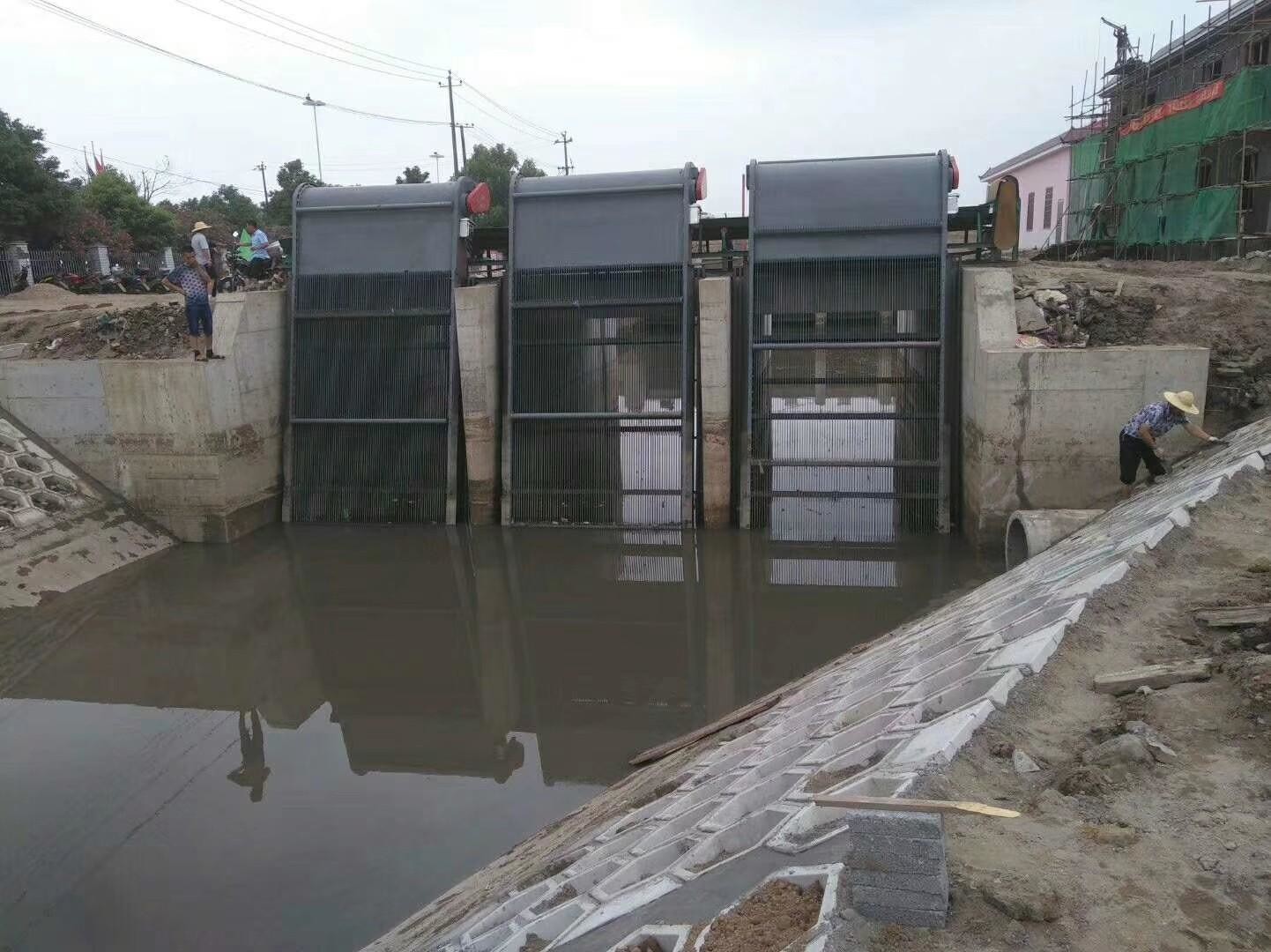

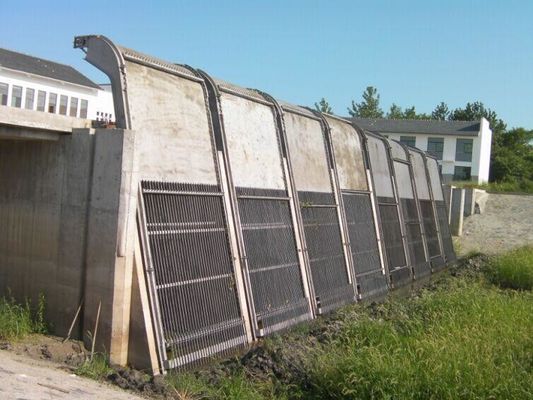

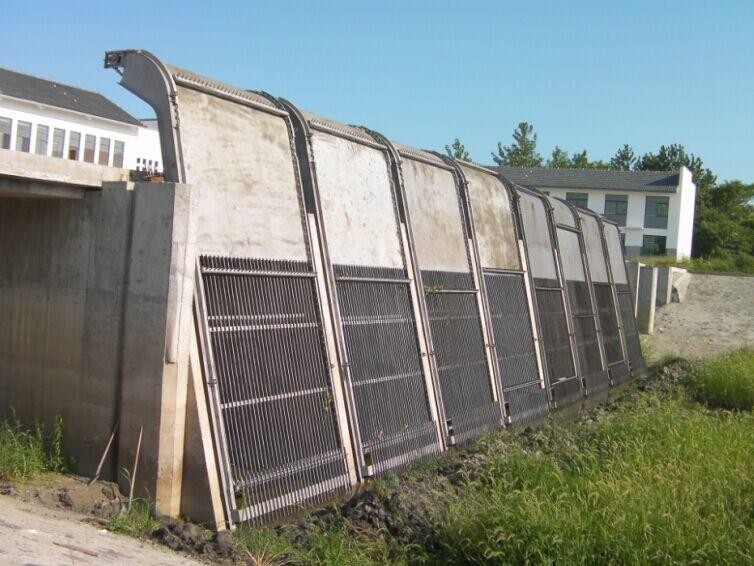

Ανοξείδωτη μηχανική οθόνη φραγμών ποταμών συντήρησης νερού ύφους SL που χρησιμοποιείται για τον ποταμό σταθμών αντλιών
Στους πελάτες μας:
Δεν είμαστε επαγγελματικοί στην ωραιοποίηση εικόνων, όλες οι εικόνες μας λαμβάνονται στην περιοχή ή στο εργαστήριό μας. Συμμετέχουμε στην κατασκευή σχεδόν όλων των ειδών εξοπλισμών επεξεργασίας απόβλητου ύδατος. Οποιαδήποτε ερώτηση, παρακαλώ αισθάνεται ελεύθερη να μας έρθει σε επαφή με. Ευχαριστίες.
Παράμετροι
|
Παράμετρος Τύπος |
SL-2500 |
| Πλάτος Χ εξοπλισμού (χιλ.) | 2500 |
| Πλάτος καναλιών (χιλ.) | X+100 |
| Πλάτος φραγμών (χιλ.) | Χ-140 |
| Διάστημα των φραγμών (χιλ.) | 40-150 |
| Γωνία εγκατάστασης | 70-80 |
| Ταχύτητα (m/min) | ≈3 |
| Δύναμη μηχανών (KW) | 1.1-2.2 |
Εφαρμογή
Χρησιμοποιείται κυρίως για τα αντλιοστάσια αποξηράνσεων, τους ποταμούς, και τους κολπίσκους νερού των μεγάλων αντλιοστασίων συντήρησης νερού με τα μεγάλα ποσοστά ροής στα μεγάλα στερεά επιπλέοντα συντρίμμια παρεμπόδισης στο σώμα νερού για να εξασφαλίσει την ομαλή ροή του νερού.
Αρχή δομών και εργασίας
Ο εξοπλισμός υιοθετεί έναν πίσω-κάτω τύπο και έναν περιστροφικό τύπο αλυσίδων. Η επιφάνεια πλέγματος νερού αποτελείται από ένα οδοντωτό πιάτο τσουγκρανών και έναν σταθερό φραγμό. Όταν τα λύματα ρέουν κατευθείαν, τα συντρίμμια μεγαλύτερα από το διάστημα φραγμών παρεμποδίζονται, και τα δόντια τσουγκρανών του οδοντωτού πιάτου τσουγκρανών διαπερνούν το χάσμα του φραγμού. Όταν η οδηγώντας συσκευή οδηγεί την αλυσίδα έλξης για να κάνει μια περιστροφική μετακίνηση, τα δόντια τσουγκρανών φέρνουν τα συντρίμμια που παγιδεύονται στην επιφάνεια πλέγματος από από κατω έως επάνω στην έξοδο σκουριάς. Όταν τα δόντια τσουγκρανών περιστρέφονται από πάνω προς τα κάτω, τα συντρίμμια στηρίζονται στη βαρύτητα για να κινηθούν από μόνο του και να περιέλθουν στο μεταφορέα από το λιμένα απαλλαγής, και να μεταφερθούν έπειτα ή να υποβληθούν σε επεξεργασία περαιτέρω.
Κύρια χαρακτηριστικά γνωρίσματα
1. Η οδηγώντας συσκευή οδηγείται άμεσα από μια κυκλοειδή ρόδα καρφιτσών ή μια ελικοειδή μηχανή μειωτών εργαλείων, η οποία έχει τα χαρακτηριστικά της χαμηλού θορύβου, συμπαγούς δομής και της σταθερής λειτουργίας
2. Τα δόντια τσουγκρανών είναι πλάγιου τύπου ακρών και είναι ενωμένα στενά σε ένα σύνολο με τον οριζόντιο άξονα, ο οποίος μπορεί να πάρει τα μεγάλα απορρίματα και sundries
3. Το ράφι είναι μια ακέραια δομή πλαισίων, με την ισχυρή ακαμψία, εύκολη εγκατάσταση και λιγότερο καθημερινές εργασίες συντήρησης
4. Ο εξοπλισμός είναι εύκολο να λειτουργηθεί, και η λειτουργία του εξοπλισμού μπορεί να είναι άμεσα ελεγχόμενο τοπικά/μακρινά
5. Προκειμένου να αποτραπεί η τυχαία υπερφόρτωση, είναι εξοπλισμένο με τη διπλή προστασία της μηχανικής καρφίτσας κουράς και overcurrent για να καταστήσει τη λειτουργία εξοπλισμού ασφαλή και αξιόπιστη
6. Δευτεροβάθμια κάγκελα τίθενται στο κατώτατο σημείο. Όταν η οδοντωτή τσουγκράνα γυρίζει από το πίσω μέρος των κύριων καγκέλων στην μπροστινή πλευρά, τα δευτεροβάθμια κάγκελα είναι αυτόματα συνδεμένα με τα κύρια κάγκελα για να αποτρέψουν τη ροή του νερού από το βραχυκυκλώνω και τη ροή στα επιπλέοντα συντρίμμια.
Διάγραμμα ροής του νερού
|
Παράμετροι Τύπος |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Βάθος νερού προέλευσης (μ) | 3.0 | |||||||
| Ταχύτητα νερού (m/s) | 1.0 | |||||||
| Διάστημα (χιλ.) | 40 | Ροή του νερού (μ ³ /s) | 5.66 | 6.87 | 8.06 | 8.26 | 10.46 | 11.66 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | 10.86 | 12.09 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | 11.22 | 12.51 | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | 11.46 | 12.75 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | 11.64 | 12.96 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | 11.7 | 13.11 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | 11.88 | 13.26 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | 12 | 13.35 | ||
| 120 | 6.54 | 7.92 | 9.3 | 10.68 | 12.06 | 13.47 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6.6 | 8.01 | 9.39 | 10.8 | 12.21 | 13.59 | ||
| 150 | 6.63 | 8.04 | 9.45 | 10.86 | 12.27 | 13.65 | ||
Διάγραμμα περιλήψεων και εγκατάστασης
1.Motor τοποθετήστε την οθόνη διαφραγμάτων 8.Bar συσκευών 7.Slag συσκευών 6.Driving ραφιών 5.Guide απορριμμάτων τσουγκρανών 3.Rack 4.Bottom 2.Tooth
