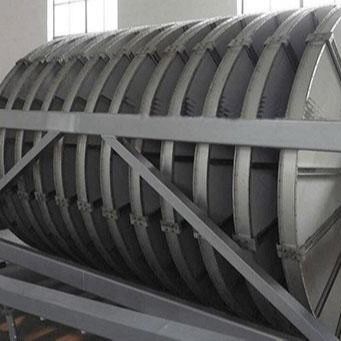

Άσπρη δεξαμενή επεξεργασίας απόβλητου ύδατος, φίλτρο περιστρεφόμενων τυμπάνων ινών

Το εξωτερικό, inside-out περιστροφικό φίλτρο αποτελείται από μια σειρά οριζόντια εγκατεστημένων περιστρεφόμενων δίσκων φίλτρων. Κάθε δίσκος φίλτρων αποτελείται από τα άρτια αριθμημένα με φόρμα βεντάλιας πιάτα φίλτρων. Ο δίσκος είναι εξοπλισμένος με ένα ύφασμα φίλτρων που μπορεί να αφαιρεθεί εύκολα. Το υλικό υφασμάτων φίλτρων είναι το μέγεθος πόρων φίλτρων της ίνας και το ύφασμα φίλτρων είναι 10um.
Η λειτουργούσα θέση του φίλτρου περιστροφικών πλακών ινών περιλαμβάνει: διήθηση, λείανση, και θέση απαλλαγής λάσπης.

(1) η ροή βαρύτητας των φιλτραρισμένων λυμάτων εισάγει τη δεξαμενή φίλτρων, και υπάρχει weir διανομής νερού στη δεξαμενή φίλτρων. Το ύφασμα φίλτρων υιοθετεί τον πλήρως καταδυμένο τύπο, τα λύματα εισάγονται μέσω έξω από το ύφασμα φίλτρων, το διήθημα συλλέγεται μέσω του κοίλου σωλήνα, και η ροή βαρύτητας απαλλάσσεται από τη δεξαμενή φίλτρων μέσω weir αποβλήτων αποχέτευσης. Ολόκληρη η διαδικασία είναι συνεχής.

(2) μέρος της λάσπης στη διαδικασία καθαρισμού και φιλτραρίσματος προσροφάται έξω από το ύφασμα φίλτρων και διαμορφώνει βαθμιαία ένα στρώμα λάσπης. Με τη συσσώρευση της λάσπης στο ύφασμα φίλτρων, η αντίσταση φιλτραρίσματος του υφάσματος φίλτρων αυξάνεται, και η στάθμη ύδατος των ανόδων φίλτρων βαθμιαία. Η αλλαγή του υγρού επιπέδου στη δεξαμενή ελέγχεται από έναν αισθητήρα πίεσης. Όταν το υγρό επίπεδο στη λίμνη φθάνει στην καθορισμένη αξία καθαρισμού (επίπεδο απόγειου), το PLC μπορεί να αρχίσει την αντλία αντι-αναρρόφησης για να αρχίζει τη διαδικασία καθαρισμού. Κατά καθαρισμό, τη δεξαμενή φίλτρων μπορεί να φιλτραριστεί συνεχώς.
Κατά τη διάρκεια της διήθησης, η περιστροφική πλάκα φίλτρων είναι σε ένα στατικό κράτος, το οποίο είναι συμβάλλον στην απόθεση της λάσπης στο κατώτατο σημείο της λίμνης. Κατά τη διάρκεια του καθαρισμού, η περιστροφική πλάκα φίλτρων περιστρέφεται με μια ταχύτητα των πρακτικών 1 revolution/2. Τα suctions αντλιών αναρρόφησης η επιφάνεια του υφάσματος φίλτρων διά την αρνητική πίεση, απορροφούν τα μόρια λάσπης που συσσωρεύονται στο ύφασμα φίλτρων, και το νερό στην περιστροφική πλάκα φίλτρων απορροφιέται ταυτόχρονα από το εσωτερικό στο εξωτερικό, και έχει μια επίδραση αντίθετος-καθαρισμού στο ύφασμα φίλτρων. Η στιγμιαία περιοχή ξεπλύματος αποτελεί μόνο για 1% της περιοχής της πλήρους περιστροφικής πλάκας φίλτρων. Η διαδικασία παλίνδρομου κύματος είναι διαλείπουσα.
Κατά καθαρισμό, δύο τη δίσκοι φίλτρων είναι ομάδα, η οποία ελέγχεται από την ηλεκτρική βαλβίδα στο σωλήνα της αντλίας αναρρόφησης αυτόματα. Κατά τη διάρκεια μιας πλήρους διαδικασίας καθαρισμού του φίλτρου περιστροφικών πλακών ινών, ο καθαρισμός κάθε ομάδας πραγματοποιείται διαδοχικά, κατά τη διάρκεια της οποίας η αντλία αναρρόφησης λειτουργεί συνεχώς. Όταν η εισρέουσα ποιότητα νερού επιδεινώνεται ξαφνικά, το υγρό επίπεδο στις ανόδους λιμνών στο επίπεδο παλίνδρομου κύματος γρήγορα, και όλες οι αντλίες παλίνδρομου κύματος αρχίζουν συγχρόνως κατά τη διάρκεια του καθαρισμού, και διάφορες ομάδες περιστροφικών πλακών φίλτρων μπορούν να λειαθούν συγχρόνως έως ότου επιστρέφει ο κύκλος παλίνδρομου κύματος σε κανονικό.
(3) σύστημα απαλλαγής λάσπης
Στο κατώτατο σημείο της περιστροφικής πλάκας φίλτρων του φίλτρου περιστροφικών πλακών ινών παρέχεται ένα κάδος-διαμορφωμένο κατώτατο σημείο λιμνών για να διευκολύνει τη συλλογή της λάσπης στο κατώτατο σημείο της λίμνης. Η ιζηματογένεση στο κατώτατο σημείο της λίμνης λάσπης μειώνει το ποσό λάσπης στο ύφασμα φίλτρων, το οποίο μπορεί να παρατείνει το χρόνο φιλτραρίσματος και να μειώσει το ποσό λείανσης του νερού. Μετά από μια καθορισμένη χρονική περίοδο, το PLC αρχίζει την αντλία λάσπης, και επιστρέφει τη λάσπη στο σύστημα αποξηράνσεων εγκαταστάσεων μέσω του διατρυπημένου σωλήνα λάσπης στο κατώτατο σημείο της λίμνης. Μεταξύ τους, το διάστημα απαλλαγής λάσπης και η διάρκεια απαλλαγής λάσπης μπορούν να ρυθμιστούν.
